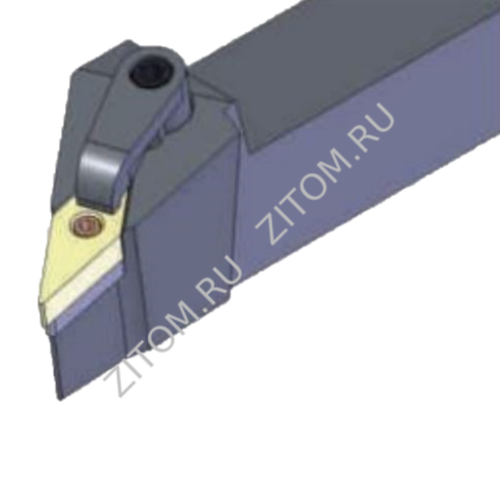

Державка токарная для наружного точения по ISO MVJNR2020K16 PANDA CNC
Типоразмер устанавливаемой пластины
VN.. 1604..
Подкладная пластина
SV1603
Главный угол в плане
J (93°)
Ключ Обозначение
L3.0
Обозначение прижима
HL2414
Общая длина L:
125 мм
Размер пластины (L):
16 мм
Ширина державки (h):
20 мм
Толщина державки (b):
20 мм
Длина державки
125 (K)
Форма пластины
V (Ромб 35°)
Ширина рабочей части (f):
25 мм
Сечение державки
20 x 20
Крепление пластинки
M - (Прижим клин прихватом сверху)
Рабочая длина (L1):
42 мм
Рабочая высота (h1):
20 мм
Задний угол пластины
N (0°)
